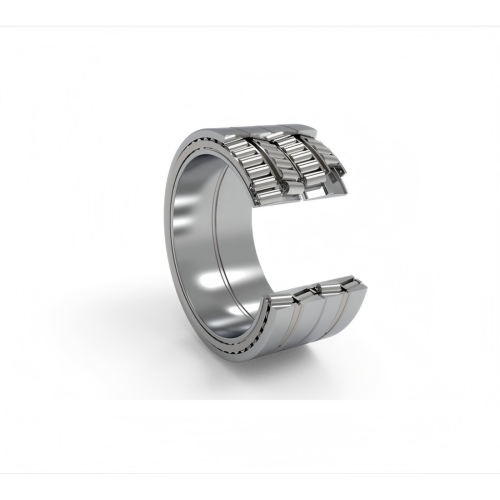

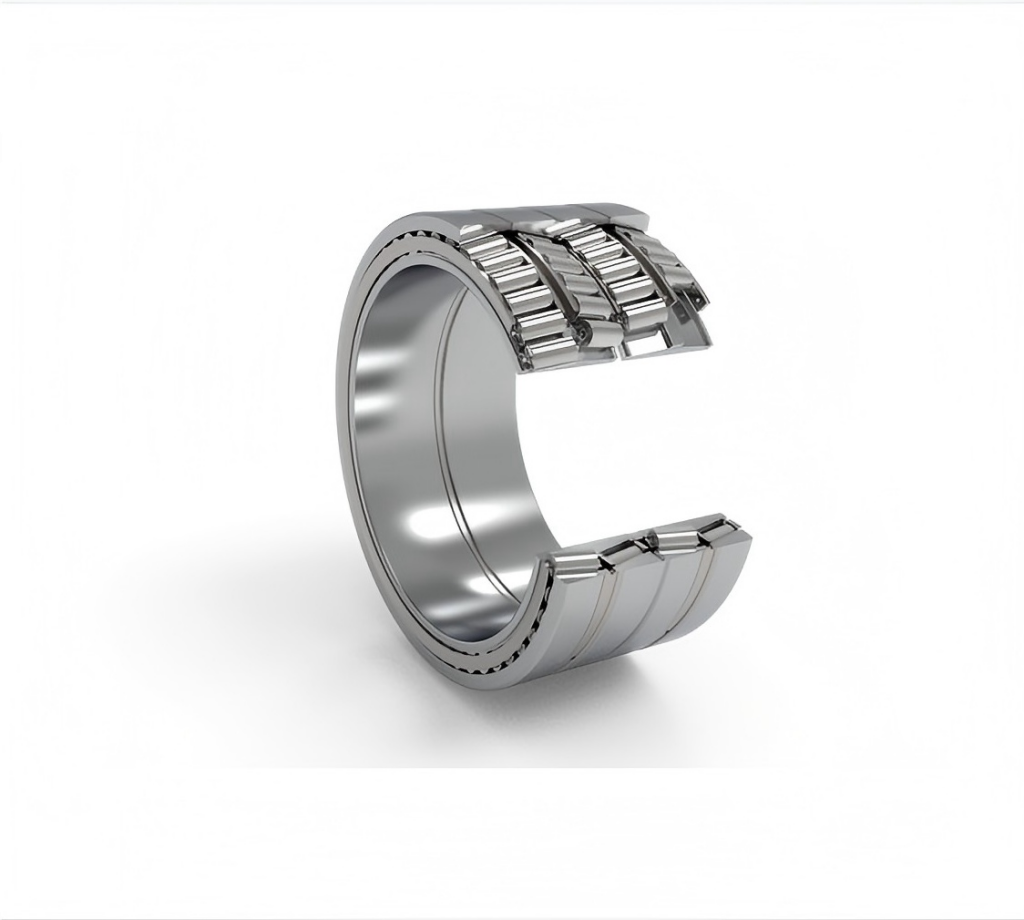

غلتک متریک مخروطی چهار ردیفه

غلتک متریک مخروطی چهار ردیفه: پشتیبانی از هسته برای بارهای بسیار سنگین و پیچیده

غلتک‌های متریک مخروطی چهار ردیفه دسته‌ای از خانواده غلتک‌های مخروطی هستند که برای سناریوهای با بارهای شدید طراحی شده‌اند. ویژگی اصلی، استفاده از غلتک‌های مخروطی چهار ردیفه و راهروهای مخروطی با اندازه متریک برای دستیابی به ظرفیت باربری نهایی بارهای مرکب محوری شعاعی و دو طرفه در فضای نصب محدود است. آنها برای تجهیزات صنعتی سنگین مانند کارخانه های نورد متالورژی، سنگ شکن های معدن و گیربکس های بزرگ که بارها و ضربه های بسیار زیادی را تحمل می کنند، مناسب هستند. آنها "سنگ بنای بار سنگین" انتقال تحت شرایط کاری شدید تحت سیستم متریک هستند.

از نظر ساختاری، این نوع بلبرینگ از پنج قسمت تشکیل شده است: یک حلقه بیرونی (با چهار ردیف راهروی مخروطی)، یک حلقه داخلی (با چهار ردیف راهروی مخروطی)، چهار ردیف غلتک مخروطی، یک قفس و یک فاصله‌گیر. طراحی هسته حول محور "طرح بندی چهار ردیف + انطباق متریک" می چرخد. چهار ردیف غلتک به طور متقارن توزیع شده اند و قسمت بالای مخروطی هر ردیف از غلتک ها با قسمت بالای مخروطی حلقه های داخلی و بیرونی راهروها هم خط است و برای جلوگیری از اصطکاک لغزش، تماس غلتشی خالص را تشکیل می دهد. حلقه فاصله بین حلقه داخلی و حلقه بیرونی برای تنظیم دقیق فاصله یاتاقان و نیروی پیش بارگذاری استفاده می شود تا اطمینان حاصل شود که چهار ردیف غلتک به طور یکسان تحت فشار قرار می گیرند. قفس‌ها عمدتاً از برنج قطعه‌بندی شده (مناسب برای سناریوهای سنگین و دمای بالا، مانند کارخانه‌های نورد) یا قفس‌های فولادی (مقاوم‌تر در برابر ضربه، مانند سنگ شکن‌ها) ساخته شده‌اند که هر ردیف از غلتک‌ها را از هم جدا کرده و آنها را به عملکرد روان هدایت می‌کند. ابعاد کاملاً از استانداردهای متریک پیروی می کنند (قطر داخلی d، قطر بیرونی D و عرض B بر حسب میلی متر مشخص شده اند)، و می توانند مستقیماً با قطر شفت و مشخصات صندلی بلبرینگ تجهیزات متریک بدون تطابق اضافی مطابقت داشته باشند. بلبرینگ های مرکز مرکزی، یاتاقان های با کیفیت بالا، یاتاقان های صنعتی، بالش های متمرکز و رادیال ما را کاوش کنید. امروز کارایی ماشین آلات خود را افزایش دهید! اکنون برای بهترین معاملات خرید کنید.
