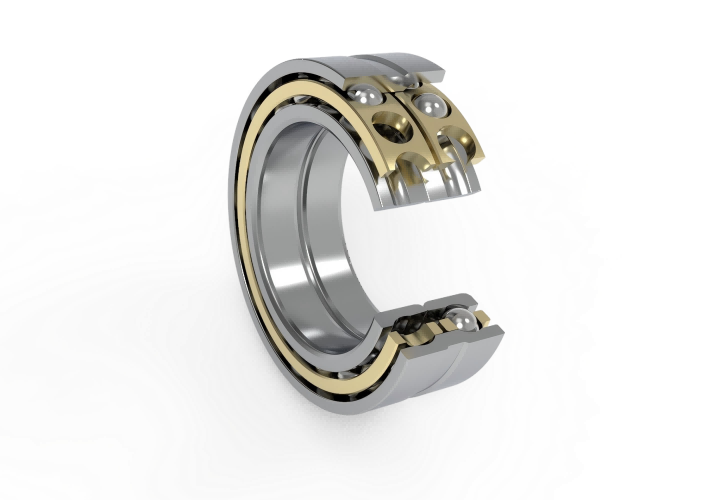

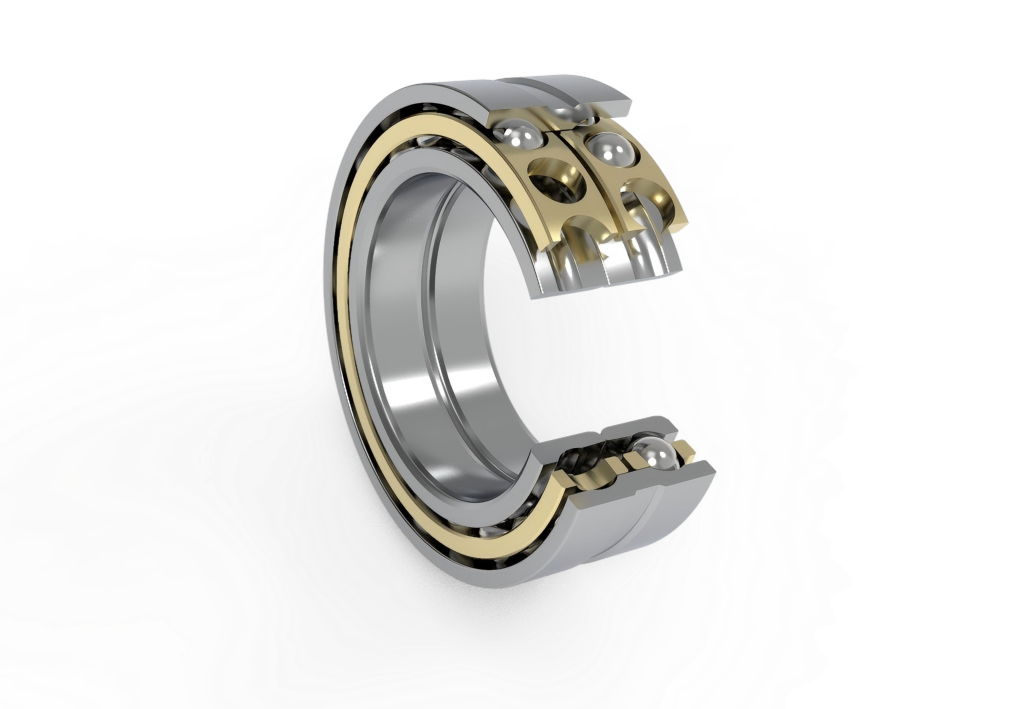

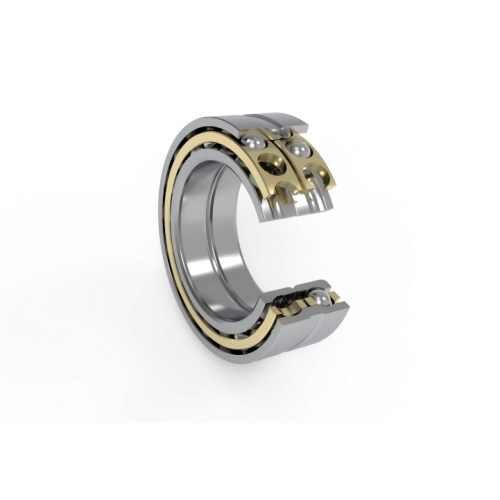

بلبرینگ تماس زاویه ای جفت شده

بلبرینگ های تماس زاویه ای جفت: ترکیب های سفارشی برای راه حل های باربری کارآمد

بلبرینگ های تماس زاویه ای جفتی مجموعه های بلبرینگی هستند که دو یا چند مجموعه از بلبرینگ های تماس زاویه ای یک جهته را به روشی خاص (پشت به پشت، رو به رو، سری) و از پیش تنظیم شده ترکیب می کنند. ارزش اصلی آن در طراحی جفت استاندارد شده نهفته است، که مشکل یک یاتاقان را حل می کند که نمی تواند بارهای دو طرفه را تحمل کند یا نیاز به افزایش ظرفیت حمل بار دارد، در حالی که از هم محوری و سازگاری پیش بار یاتاقان ها در گروه اطمینان می یابد. این به طور گسترده ای در دوک های ماشین ابزار، موتورهای دقیق، ماشین های کشش آسانسور و سناریوهای دیگر با جهت های بار پیچیده و الزامات سختی بالا استفاده می شود.

از نقطه نظر ساختاری، بلبرینگ‌های تماس زاویه‌ای جفت بر اساس دو مجموعه از بلبرینگ‌های تماس زاویه‌ای یک طرفه ساخته شده‌اند و با توجه به تفاوت در روش‌های ترکیب، سه ساختار معمولی را تشکیل می‌دهند: یکی ترکیب **پشت به پشت (DB)**، اضلاع پهن حلقه‌های بیرونی دو مجموعه از یاتاقان‌ها رو به رو به یکدیگر است، و زاویه تماس با یکدیگر به شکل "راست" است. مزیت آن این است که مقاومت بالایی در برابر لحظات واژگونی دارد و برای صحنه هایی مانند دوک های ماشین ابزار که مستعد بارهای نامتعادل شعاعی هستند مناسب است. دومی ترکیب **رو به رو (DF)**، با دو مجموعه از حلقه های بیرونی یاتاقان است. اضلاع باریک مقابل یکدیگر هستند و خط مرکز زاویه تماس به شکل "X" است. با سختی محوری بالا مشخص می شود و برای تجهیزاتی مناسب است که می توانند بارهای محوری دو طرفه را تحمل کنند و سرعت چرخش بالایی دارند (مانند موتورهای سروو). سومین ترکیب ** پشت سر هم (DT) ** است. اضلاع باریک و اضلاع پهن حلقه های بیرونی دو مجموعه بلبرینگ در یک جهت چیده شده اند و خطوط مرکز زاویه تماس موازی هستند. این می تواند ظرفیت باربری محوری را تا 1.8-2 برابر یک مجموعه واحد از یاتاقان ها افزایش دهد و برای سناریوهای بار سنگین محوری یک طرفه (مانند ماشین های کشش آسانسور) مناسب است. برخی از اجزای منطبق، اسپیسرها (برای تنظیم نیروی پیش بارگذاری) یا آستین های تعیین موقعیت را برای کاهش فرآیند تنظیم در حین نصب یکپارچه می کنند. قفس‌های یاتاقان‌های این گروه بیشتر از برنج (مناسب برای سرعت بالا) ساخته شده‌اند، و عناصر نورد می‌توانند توپ‌های فولادی یا گلوله‌های سرامیکی (برای بهبود مقاومت در برابر سایش) باشند. یاتاقان‌های مرکز محور، یاتاقان‌های با کیفیت بالا، یاتاقان‌های صنعتی، بلبرینگ‌های مرکزی و شعاعی ممتاز ما را کاوش کنید. امروز کارایی ماشین آلات خود را افزایش دهید! اکنون برای بهترین معاملات خرید کنید.
