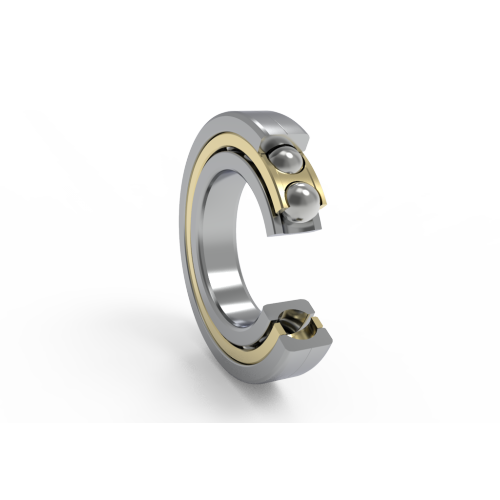

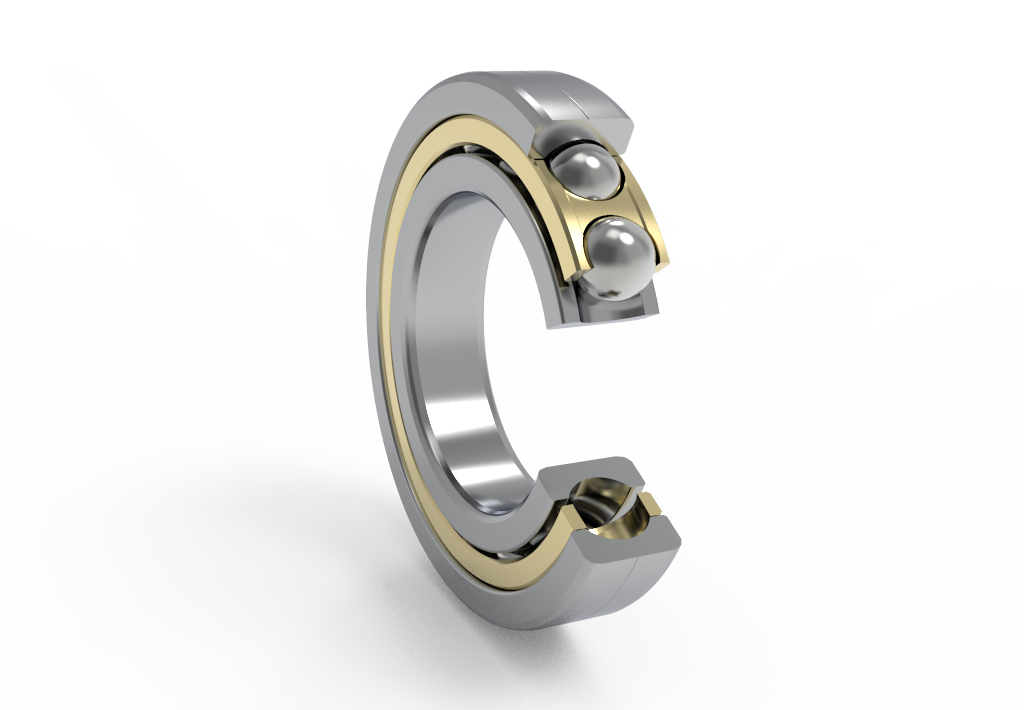

بلبرینگ تماس چهار نقطه ای

بلبرینگ تماسی چهار نقطه: یک جزء دقیق فشرده که تحمل بار دو طرفه را در یک مجموعه واحد به دست می آورد.

بلبرینگ های تماسی چهار نقطه ای دسته خاصی از یاتاقان های غلتشی هستند که کارایی فضا و ظرفیت باربری مرکب را ترکیب می کنند. ویژگی اصلی این است که راهروهای حلقه داخلی و خارجی یک طرح قوس دوگانه را اتخاذ می کنند، به طوری که توپ های فولادی و مسیرهای مسابقه چهار نقطه تماس را تشکیل می دهند. یک مجموعه واحد از یاتاقان ها می تواند به طور همزمان بار محوری و بار شعاعی دو طرفه را تحمل کند، بدون اینکه نیازی به مجموعه های متعدد ترکیبی از یاتاقان ها باشد. این به طور گسترده ای برای دوک های ماشین ابزار، قلاب های جرثقیل، آنتن های رادار، موتورهای دقیق و سایر سناریوهایی که دارای الزامات بالایی برای فشردگی فضا و محدودیت دو طرفه هستند، مناسب است.

از نظر ساختاری، این نوع بلبرینگ از چهار جزء اصلی تشکیل شده است: "حلقه بیرونی + حلقه داخلی + توپ فولادی + قفس". نوآوری کلیدی در طراحی راه آهن نهفته است: هر دو راهروی حلقه داخلی و خارجی شیارهای قوس دوتایی متقارن هستند و شعاع قوس و قطر توپ فولادی دقیقاً محاسبه می شوند (معمولاً شعاع قوس 1.05-1.1 برابر قطر توپ فولادی است) تا اطمینان حاصل شود که هنگام تحمل بار محوری و حلقه فولادی پایین تر، توپی که می تواند بار محوری را با حلقه بیرونی پایین بیاورد. مسیرهای مسابقه به ترتیب، چهار نقطه تماس نیرو را تشکیل می دهند - هنگام تحمل نیروی محوری مثبت، توپ فولادی با راهروی بالایی حلقه داخلی و راهروی پایینی حلقه بیرونی تماس می گیرد. هنگامی که نیروی محوری معکوس را تحمل می کند، با راهروی پایینی حلقه داخلی و راهروی بالایی حلقه بیرونی تماس می گیرد، بنابراین به بار محوری دو طرفه می رسد. قفس عمدتاً از برنج (مناسب برای سناریوهای با سرعت و دمای بالا، مانند دوک‌های ماشین ابزار) یا نایلون تقویت‌شده (مناسب برای نیازهای کم صدا و سبک، مانند ابزار دقیق) ساخته شده است. برخی از مدل های رده بالا به عناصر نورد سرامیکی مجهز هستند تا ضریب اصطکاک و تولید گرما را کاهش دهند. بسته به نیازهای حفاظتی، می توان یک پوشش گرد و غبار (نوع ZZ) یا حلقه آب بندی (نوع 2RS) نصب کرد. سطح حفاظت به IP54-IP65 می رسد، که می تواند نفوذ گرد و غبار و مقدار کمی مایع را مسدود کند و نشت گریس داخلی را کاهش دهد. بلبرینگ های مرکزگرا، یاتاقان های با کیفیت بالا، یاتاقان های صنعتی، یاتاقان های توپ مرکز و شعاعی ممتاز ما را کاوش کنید. امروز کارایی ماشین آلات خود را افزایش دهید! اکنون برای بهترین معاملات خرید کنید.
