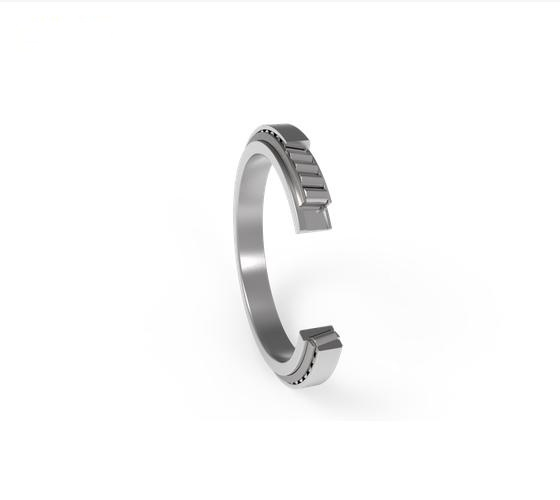

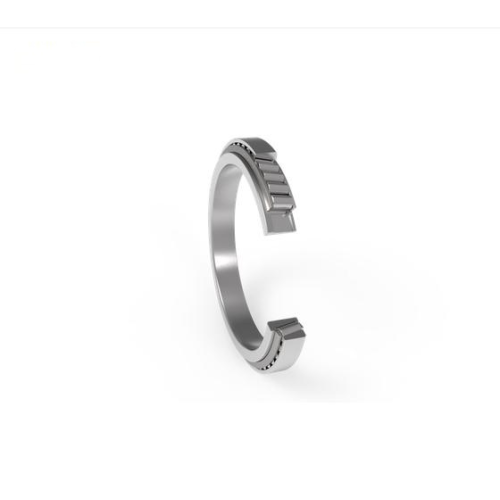

غلتک مخروطی سری اینچ مخروطی تک ردیف

رولبرینگ های مخروطی اینچی تک ردیفی: اجزای کامپوزیت حامل بار در اندازه های اینچی

رولبرینگ های اینچی مخروطی تک ردیفی دسته اصلی از خانواده غلتک های مخروطی هستند که استانداردهای اندازه اینچ را اتخاذ می کنند. ویژگی اصلی این است که عناصر نورد مخروطی هستند و مسیرهای حلقه داخلی و خارجی مخروطی هستند. آنها با نیازهای اندازه نصب تجهیزات اینچی سازگار می شوند و می توانند بارهای شعاعی و بارهای محوری یک طرفه را همزمان تحمل کنند. آنها به طور گسترده در اتومبیل های استاندارد آمریکای شمالی، ماشین آلات کشاورزی، ماشین آلات مهندسی و سایر زمینه ها استفاده می شوند و پشتیبانی کلیدی برای سناریوهای بار مرکب در سیستم های انتقال اینچ هستند.

از نقطه نظر ساختاری، این نوع بلبرینگ دارای اصولی مشابه با رولبرینگ های متریک تک ردیفه است. از چهار بخش تشکیل شده است: یک حلقه داخلی (با راهرو و دنده های مخروطی)، یک حلقه بیرونی (با راهروی مخروطی)، غلتک مخروطی و قفس. تفاوت اصلی در استانداردهای ابعاد و سازگاری نهفته است. ابعاد امپریالیستی آن شامل قطر داخلی (d)، قطر خارجی (D) و عرض (B)، همه اینچ است (به عنوان مثال، سیستم امپراتوری مدل 30205 با قطر داخلی 25.4 میلی متر = 1 اینچ مطابقت دارد)، و مخروطی مسیر و زاویه مخروطی غلتکی باید با قطر شفت و صندلی یاتاقان تجهیزات امپراتوری مطابقت داشته باشد. مشخصات؛ دنده های حلقه داخلی برای محدود کردن حرکت محوری غلطک ها استفاده می شود و قفس ها عمدتاً از صفحات فولادی مهر و موم شده (سناریوهای با سرعت متوسط-کم و کم هزینه مانند ماشین آلات کشاورزی) یا مواد برنجی (سناریوهای با سرعت بالا و بار سنگین مانند کامیون های سنگین آمریکایی) ساخته شده اند که باعث کاهش اصطکاک کامیون های سنگین و کاهش یکنواخت محورهای عقب گرد می شوند. برخوردها از آنجایی که یک مجموعه واحد از یاتاقان ها تنها می توانند بار محوری یک طرفه را تحمل کنند، در کاربردهای عملی، آنها باید به صورت جفت "رو به رو" یا "پشت به پشت" نصب شوند تا یک حد محوری دو طرفه ایجاد شود. امروز کارایی ماشین آلات خود را افزایش دهید! اکنون برای بهترین معاملات خرید کنید.
