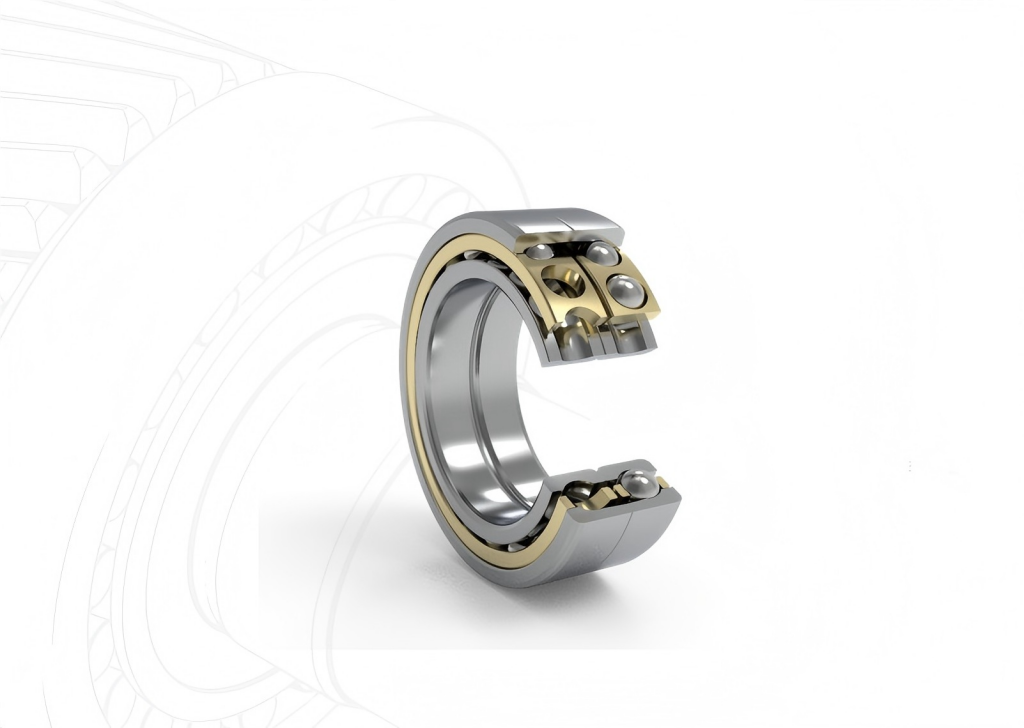

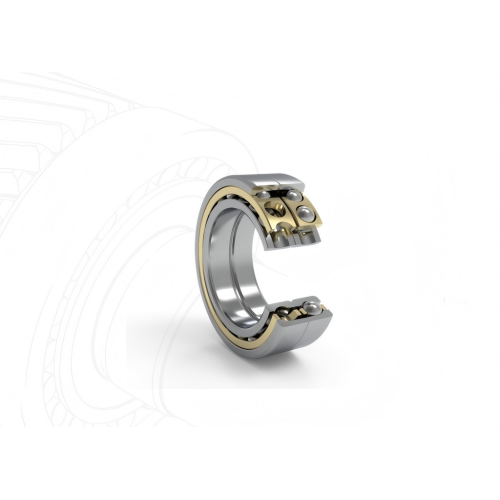

بلبرینگ تماس زاویه ای

بلبرینگ تماس زاویه ای: اجزای انتقال دقیق که هم بارهای شعاعی و هم بارهای محوری را در نظر می گیرند.

بلبرینگ های تماس زاویه ای دسته مهمی از یاتاقان های غلتشی هستند که می توانند هم بارهای شعاعی و هم بارهای محوری را تحمل کنند. ویژگی اصلی آنها این است که نقاط تماس بین راهروهای حلقه داخلی و خارجی و گوی های فولادی دارای زاویه تماس مشخصی هستند (زوایای مشترک به ترتیب 15 درجه، 25 درجه و 40 درجه هستند که مربوط به انواع C، AC و B هستند). هرچه زاویه تماس بزرگتر باشد، ظرفیت باربری محوری قوی تر است. این نوع بلبرینگ با دقت بالا و سازگاری با سرعت بالا، به طور گسترده ای در دوک های ماشین ابزار، موتورها، گیربکس های خودرو و سایر سناریوهایی که نیاز به جهت های بار پیچیده و دقت چرخش بالا دارند، استفاده می شود.

از نقطه نظر ساختاری، بلبرینگ های تماس زاویه ای عمدتاً از حلقه های بیرونی، حلقه های داخلی، توپ های فولادی و قفس تشکیل شده اند. برخی از مدل ها به حلقه های آب بندی یا پوشش های گرد و غبار مجهز هستند. متفاوت از بلبرینگ های شیار عمیق، مسیرهای رینگ داخلی و خارجی شیارهای عمیق کاملا متقارن نیستند، بلکه به گونه ای طراحی شده اند که در جهت محوری تمایل داشته باشند تا یک زاویه تماس خاص را تشکیل دهند. قفس بیشتر از برنج یا پلاستیک مهندسی (که معمولاً در سناریوهای با سرعت بالا استفاده می شود) ساخته شده است، که نه تنها توپ های فولادی را جدا می کند و اصطکاک را کاهش می دهد، بلکه ثبات را در طول چرخش با سرعت بالا بهبود می بخشد. از آنجایی که یک مجموعه واحد از یاتاقان‌ها فقط می‌توانند بار محوری یک طرفه را تحمل کنند، در کاربردهای عملی، دو مجموعه از یاتاقان‌ها اغلب در ترکیب‌های "پشت به پشت" (DB)، "رو به رو" (DF) یا "تاپیم" (DT) برای دستیابی به حد محوری دو طرفه یا افزایش ظرفیت باربری نصب می‌شوند. بلبرینگ ها، بلبرینگ های مرکزی و شعاعی ممتاز ما را کاوش کنید. امروز کارایی ماشین آلات خود را افزایش دهید! اکنون برای بهترین معاملات خرید کنید.
